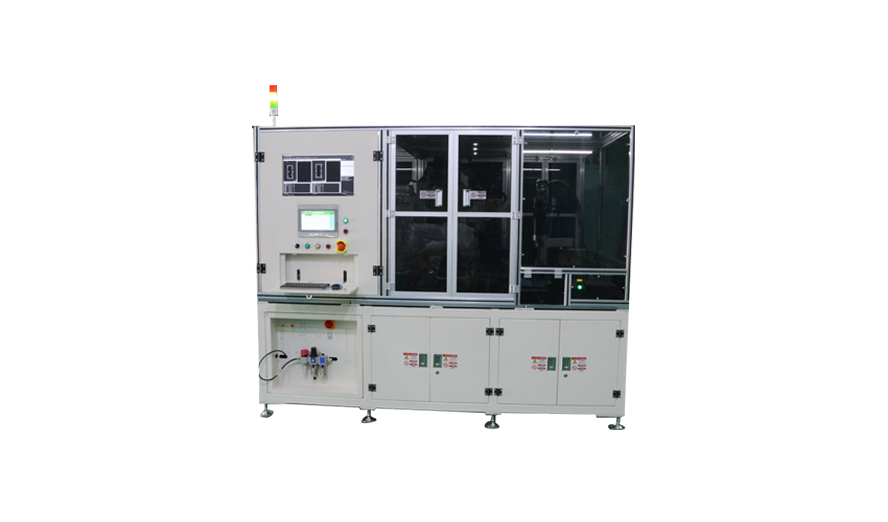

氫能源質子交換膜外觀檢測
· 檢測對象：質子膜表面涂覆品
采用大線掃相機和高亮度光源，在涂覆烘干之后、開始進入復合工藝之前的位置，通過編碼器觸發相機拍照，利用采集卡獲取并鏈接極片畫面，通過軟件算法檢測涂覆面的表面質量，自動識別瑕疵并判定NG與否，自行對NG來料進行貼標標記，并自檢有無貼上標簽。同時具備不良數據的統計和保存功能。
· 檢測精度：瑕疵尺寸>0.3mm×0.3mm。
· 適用產品：質子膜涂覆烘干后狀態下的檢測。
· 檢測正確率：漏判率≤1%，誤判率≤1%。
· 型號切換：已錄入的型號切換≤15min。
缺陷類別 | 缺陷特征 | 定義 | 規格 |
漏基材 | 漏基材 | 表面涂層脫落或未涂覆而漏出基材質子膜 | 0.3mm×0.3mm |
條痕 | 折痕/打皺 | 基材彎折的折疊痕跡，但未漏基材 | 寬度≥0.5mm 長度≥2mm 寬度和長度同事滿足條件灰度值差異＞30 |
殘缺/破損 | 基材的殘缺不完整或破裂、破損 | ||
裂痕/裂紋 | 基材質子膜膜片裂開城條紋狀 | ||
刮痕/劃痕/擦痕/壓痕 | 涂膜區域表面的輕微刮傷/劃傷/擦傷/壓傷痕跡，但未漏金屬 | ||
斑點 | 黑斑/白斑 | 涂層中呈現出黑色/白色斑點特征 | 直徑≥0.5mm 灰度值差異＞30 |
顆粒 | 顆粒/異物 | 涂覆料里混入異物或顆粒 | 直徑≥0.5mm 灰度值差異＞30 |
